Pengunduhan Serta Mengolahan Data SHP File Ke Dalam Software ArcGIS Hingga Menjadi Peta

1.     Masuk ke web side https://tanahair.indonesia.go.id/portal- untuk pengambilan Shp file yang sesuai dengan BIG.

Gambar 1 Tampilan awal web BIG

2.       Klik Download lalu pilih peta per wilayah

 Gambar 2 Tampilan download peta per wilayah

3.     Download Shp file batas administrasi wilayah dari BIG

Gambar 3 Tampilan mendownload  peta perwilayah berdasarkan provinsi dan  kabupaten

4.     Pilih kabupaten / kota yang akan dipilih



Gambar 4 Tampilan peta yang akan didownload

5.     Download SHP dari kabupaten/kota yang dipilih



Gambar 5 Tampilan mendownload SHP

6.     Masuk ke Software ArcGIS



Gambar 6 Tampilan Awal Software ArcGIS

7.     Masukkan Shp file Kota Mojokerto yang sudah di unduh tadi



Gambar 7 Tampilan memasukan SHP file yang sudah diunduh

8.     Pilih SHP yang akan dimasukkan ke ArchCatalog



Gambar 8 Tampilan SHP yang akan dimasukkan ke catalog

9.     Data SHP yang sudah dimasukkan ke ArcCatalog



             Gambar 9 Tampilan SHP di ArcCatalog

10.  Add semua Shp file yang telah di unduh ke ArcMap

Gambar 10  Tampilan file Shp di ArcMap

11.  Rubah warna sesuai dengan SNI yang meliputi daerah perhubungan dan daerah penutupan lahan.



 Gambar 11 Merubah warna sesuai SNI

12.  Peta yang sudah jadi sesuai warna yang kita inginkan



Gambar 12  Tampilan peta sesuai warna yang dipilih

13.  Pemberian layout sesuai dengan SNI BIG



Gambar 13  Tampilan layout

14.   Membuat Grids.



Gambar 14 Tampilan grids

15.  Membuat Nama Daerah



Gambar 15 membuat nama daerah

16.  Membuat North Arrow



     Gambar 16 Tampilan North Arrow

17.  Membuat Skala Bar



               Gambar 17 Tampilan Skala Bar

18.  Membuat  Skala Teks

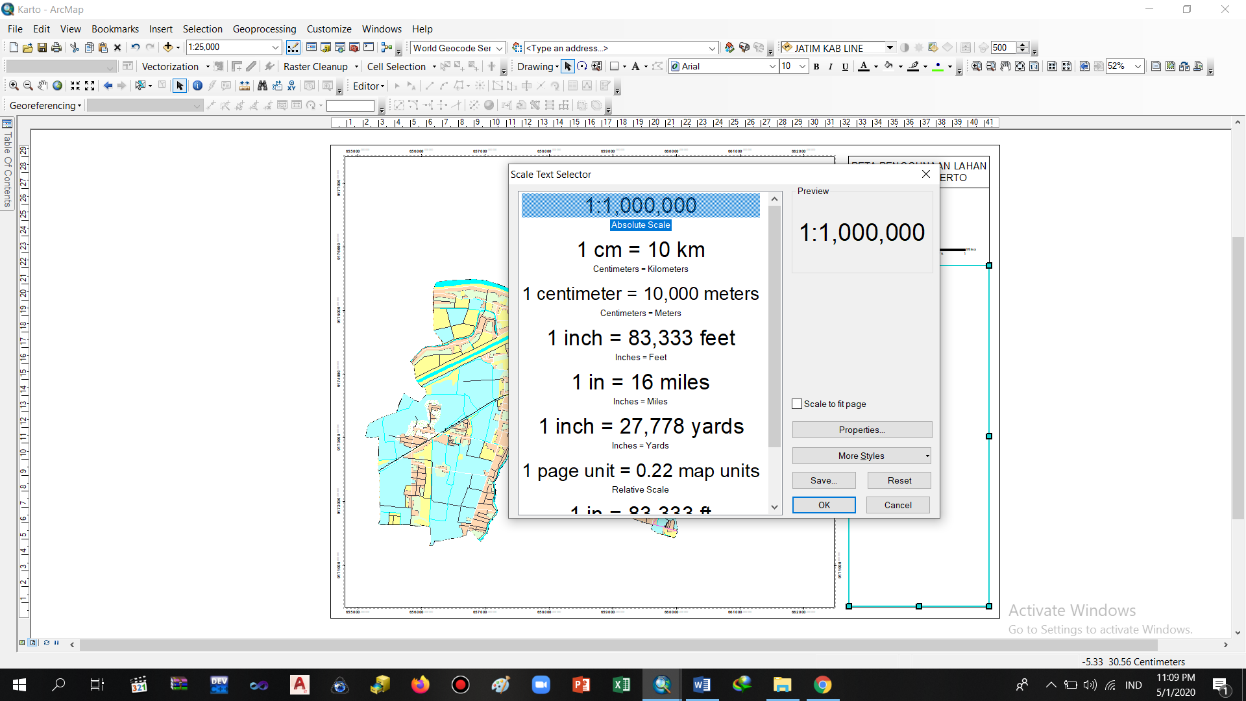

Gambar 18 Tampilan Skala Teks

19.  Membuat Legenda



Gambar 19 Tampilan legenda

20.  Membuat Sumber Peta



            Gambar 20 Tampilan sumber peta

     21. Membuat Sistem Koordinat



                                            Gambar 21 Tampilan Sistem Koordinat

    22. Penamaan nama pembuat



                                            Gambar 22 Tampilan nama pembuat peta

23. Hasil peta penggunaan lahan dengan menggunakan SNI pembuatan peta dari BIG.



                                                Gambar 23 Tampilan Hasil Peta
