Visualisasi bangunan 3D Menggunakan Software ArcMaps & ArcScane

1.    Langkah pertama yaitu digit bangunan yang ada pada citra pada Software ArcMaps

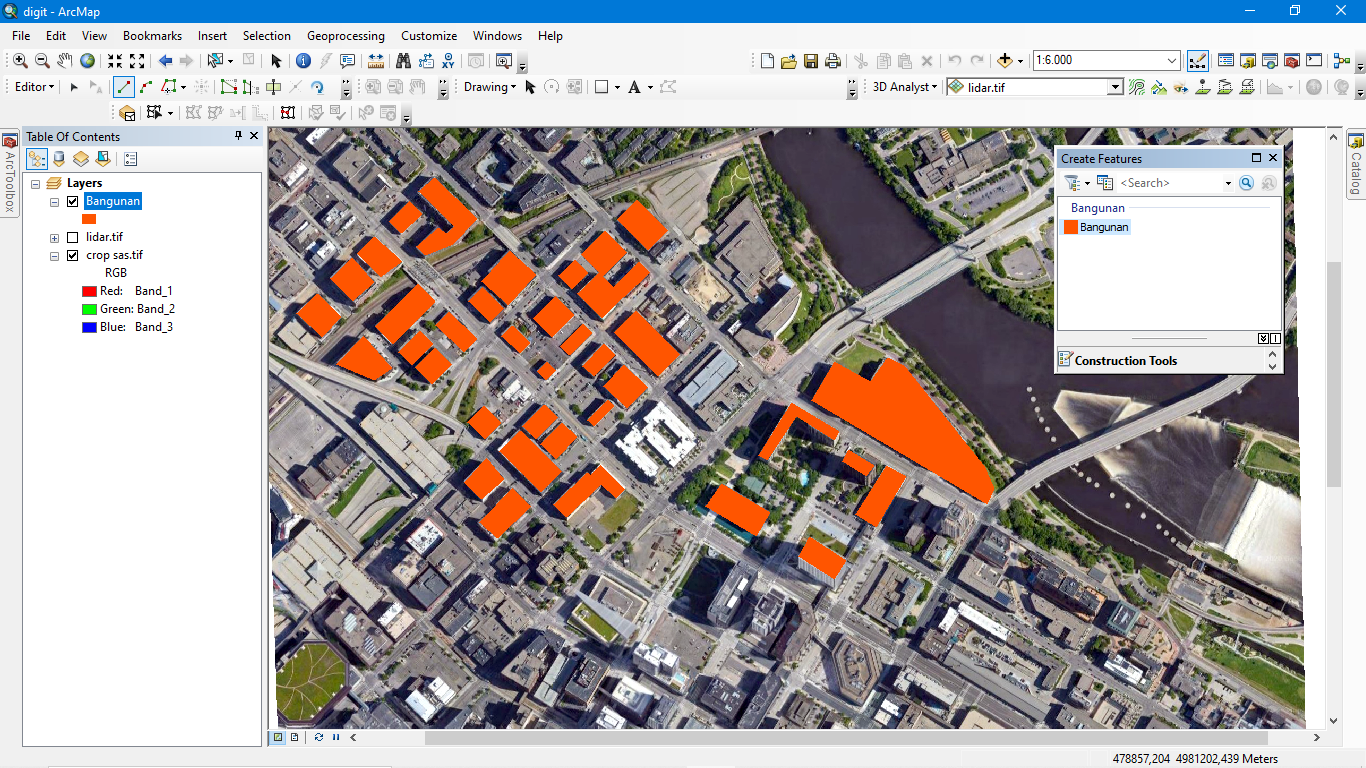

Gambar 1  Proses Digitasi pada software ArcMaps

2.    Langkah selanjutnya masuk ke Software ArcScene.

Gambar 2 Proses masuk Software

3.    AddData citra SAS dan juga SHP bangunan yang telah di digit dimarcgis

Gambar 3 Proses Add Data

4.    Begini adalah tampilan data yang telah di masukan kedalam ArcScene

Gambar 4 Tampilan data yang ingin di olah

5.    Lalu klik kanan pada layer Sas setelah itu Properties

Gambar 5 Proses pemberian Elevasi pada citra SAS



6.    Setelah itu masuk kedalam Base Heights setelah itu Floating on a costum surface

Gambar 6 Proses pemberian Elevasi pada citra SAS

7.    Begini adalah tampilan setelah citra SAS di berikan Elevasi atau ketinggian.

Gambar 7 Hasil citra SAS yang telah diberikan ketinggian



8.    Selanjutnya untuk menampilkan 3D bangunan kita dapat klik kanan pada bangunan lalu Properties

Gambar 8  Proses pembuatan 3D bangunan



9.    Lalu setelah itu Extrusion Centang Extrude Feature in layer, lalu klik gambar kalkulator setelah itu masukan Ketinggian lalu OK setelah itu Aply extrudion by di ganti menjadi Adding it to each feature’s base heights

Gambar 9 Proses pembuatan 3D bangunan



10.    Ini adalah hasil dari bangunan yang telah di Buat 3D nya lalu selanjutnya kita dapat memberikan Elevasi agar bangunan yang telah di buat 3D dapat menyatu dengan citra yang telah di beri Elevasi.

Gambar 10 hasil 3D bangunan

11.    Caranya adalah dengan masuk ke Layer Properties lalu Base Heights pilih Floating on a costum surface. lalu OK

Gambar 3.4.73 Proses pembuatan Elevasi pada 3D bangunan



12.    Ini adalah tampilan dari 3D bangunan yang telah menyatu dengan citra.

Gambar 3.4.74 3D bangunan yang menyatu dengan citra

Visualisasi Bangunan 3D ini dapat memberikan kita informasi 3D dari bangunan yang telah di digit dan di berikan ketinggian sesuai dengan data yang di dapat dari data Lidar
